KEW6516BT NOWA MOC W RĘKACH PROFESJONALISTÓW ! Kyoritsu !
KEW 6516 BT Wielofunkcyjny miernik instalacji elektrycznej
Nowy wielofunkcyjny miernik instalacji elektrycznych od Kyoritsu KEW 6516 BT jest początkiem nowego trendu w branży pomiarów instalacji elektrycznych.
Wyposażony został w wiele udogodnień, sprawdzających się podczas pomiarów, takich jak:
ATT pomiar pętli bez wyzwalania wyłączników RCD
Zs/Ra Limit kontrola wymogów bezpieczeństwa przez automatyczne sprawdzenie czy zmierzona wartość impedancji jest wystarczająco niska aby zadziałały zabezpieczenia
wbudowane ekrany pomocy wraz ze schematami podłączeń przewodów do instalacji
pomiar impedancji prądem 25A pozwalający na osiągnięcie bardzo wysokiej rozdzielczości pomiaru 0.001 Ω
szeroki zakres testowanych wyłączników RCD typu: AC, A, F, B ( ogólne i selektywne ) oraz EV ( wyposażenie stacji ładowania pojazdów elektrycznych )
SPD Test funkcja testowania urządzeń przeciwprzepięciowych wyposażonych w warystor
PAT Test funkcja testu bezpieczeństwa sprzętu elektrycznego ( rezystancji izolacji i rezystancji przewodu ochronnego )
Komunikacja bezprzewodowa Bluetooth zapewniająca przesłanie danych z miernika do urządzeń przenośnych wyposażonych w system Android/iOS oraz komunikacja USB do PC
Spełnia normy IEC 61010-1 CAT IV 300V ,CAT III 600 V Pollution degree 2 , IEC 61010-2-034 , IEC 61557-1,2,3,4,5,6,7,10, IEC 60529(IP40), IEC 61326

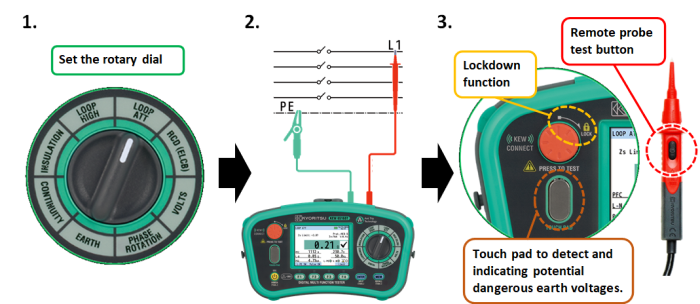

Pomiary w trzech prostych krokach:
Wybierz rodzaj pomiarów.
Podłącz miernik do testowanej instalacji.
Naciśnij przycisk TEST
Pomiary zdalne
Pomiary wyzwalane przyciskiem na przewodzie z zastosowaniem blokady.
Elektroda dotykowa wykrywająca niebezpieczny potencjał w przewodzie PE
Blokada przycisku Zdalny przycisk testu
Elektroda dotykowa wykrywająca
niebezpieczny potencjał w przewodzie PE
Funkcja HELP Wbudowane ekrany pomocy wraz ze schematami podłączeń przewodów
Wyniki są prezentowane na dużym, kolorowym LCD.
| Rezystancja izolacji |
|
||||
|---|---|---|---|---|---|
| Napięcie testu |
100V |
250V |
500V |
1000V |
|
| Zakres pomiarowy |
2.000/20.00/200.0MΩ(Autozakres) |
20.00/200.0/1000MΩ(Autozakres) |
20.00/200.0/2000MΩ(Autozakres) |
0-1000V20.00/200.0/2000MΩ Autozakres |
|
| Dokładność |
±2%ww±6c(2.000/20.00MΩ)±5%ww±6c(200.0MΩ) |
±2%ww±6c(20.00/200.0MΩ)±5%ww±6c(1000MΩ) |
±2%ww±6c(20.00/200.0MΩ) |
±2%ww±6c (20.00/200.0MΩ) ±5%ww±6c (2000MΩ) |
|
| Prąd |
1.0-1.2mA@0.1MΩ |
1.0-1.2mA@0.25MΩ |
1.0-1.2mA@0.5MΩ |
1.0-1.2mA @1MΩ |
‐ |
| Prąd zwarcia |
1.5mA max |
‐ |
|
SPD (Warystor) Max.1000V 0-1000V(krok 1V) ±5%ww±5c
Impedancja pętli |
|||||
|---|---|---|---|---|---|
| Funkcje |
LOOP ATT |
LOOP HIGH |
|||
| L-PE/L-N(3wire) |
L-PE(2wire) |
L-PE(0.01ΩRes) |
L-PE(0.001ΩRes)High testcurrent(25A) |
L-N/L-L |
|
| Napięcie znamionowe |
100-260V(50/60Hz) |
48-260V(50/60Hz) |
48-260V(50/60Hz) |
100-260V(50/60Hz) |
48-500V(50/60Hz) |
| Zakres impedancji |
20.00/200.0/2000Ω (Auto-zakres) |
20.00/200.0/2000Ω (Auto-zakres) |
2.000Ω |
20.00Ω |
|
| Dokładność |
±3%ww±6c |
±3%ww±10c |
±3%ww±4c |
±3%ww±25mΩ |
±3%ww±4c |
| Nominalny prąd pomiarowy: |
L-N:6A/60msN-PE:10mA |
L-PE:15mA |
20Ω: 6A/20ms200Ω: 0.5A/20ms2000Ω: 15mA/500ms |
25A/20ms |
6A/20ms |
|
PSC/PFC |
|||||
|---|---|---|---|---|---|
| Zakres |
2000A/20kA (L-N(PSC)/L-PE(PFC)) |
2000A/20kA (PFC) |
2000A/20kA (PFC) |
2000A/50kA (PFC) |
2000A/20kA(PSC) |
| Dokładność |
Dla PSC/PFC jest wynikiem dokładności impedancji pętli oraz pomiaru napięcia |
|
RCD |
||||||
|---|---|---|---|---|---|---|
| Napięcie znamionowe |
100-260V(50/60Hz) |
|||||
| Funkcje |
x1/2, x1,x5,Ramp,Auto,Uc |
|||||
| 6/10/30/100/300/500/1000mA/variable |
||||||
| RCD typ |
AC(G/S) |
A(G/S) |
F(G/S) |
B(G/S) |
EV |
|
| Prąd wyzwalania |
x1/2,x1,Uc |
10/30/100/300/500(S) |
10/30/100/300/500mA |
10/30/100/300/500mA |
10/30/100/300mA |
6mA |
| x5 |
10/30/100mA |
10/30/100mA |
10/30/100mA |
10/30mA |
- |
|
| Ramp |
10/30/100/300/500mA |
10/30/100/300/500mA |
10/30/100/300/500mA |
10/30/100/300mA |
6mA |
|
| Dokładność |
||||||
|
Prąd wyzwalania |
x1/2 |
-8% - -2% |
-10% - 0% |
-10% - 0% |
-10% - 0% |
- |
| x1 |
+2% - +8% |
0% - +10% |
0% - +10% |
0% - +10% |
0% - +10% |
|
| x5 |
+2% - +8% |
0% - +10% |
0% - +10% |
0% - +10% |
- |
|
| Ramp |
-4% - +4% |
-10% - +10% |
-10% - +10% |
-10% - +10% |
-10% - +10% |
|
| Triptime |
x1/2 |
2000ms(G/S):±1%rdg±2ms |
- |
|||
| x1 |
550ms(G):±1%ww±2ms,1000ms(S):±1%ww±2ms |
10.5s:±1%±2㎳ |
||||
| x5 |
410ms(G/S):±1%ww±2ms |
- |
| Ciągłość |
||
|---|---|---|
| Zakres |
20.00/200.0/2000Ω (Auto-zakres) |
|
| Prąd zwarcia (DC) |
7-14V |
|
| Prąd pomiarowy |
200mA |
>200mA lub więcej (2Ω lub mniej) |
| 15mA |
15mA±3mA(zwarc) |
|
| Dokładność |
±2%ww±8c |
|
Napięcie |
||
|---|---|---|
| Zakres |
300.0/600V(Auto-zakres) |
|
| Zakresy pomiarowe |
Volts |
2-600V |
| Częstotliwość |
45-65Hz |
|
| Dokładność |
Volts |
±2%ww±4c |
|
Wirowanie faz |
|
|---|---|
| Zakres napięcia |
48-600V(50/60Hz) |
| Oznaczenie |
Poprawna kolejność jest wyśw. jako “1.2.3” Odwrotna koleność jest wyśw. jako “3.2.1” |
|
Uziemienie |
|
|---|---|
| Zakres |
20.00/200.0/2000Ω(Auto-zakres) |
| Dokładność |
±2%ww±0.08Ω(20.00Ω) ±2%ww±3c(200.0/2000Ω) |
Anti-Trip Technology
Pomiar impedancji pętli zwarcia bez wyzwalania RCD.Pomiar metodą 3 przew. (L, N, PE), aby zapewnić najwyższą dokładność.Pomiar metodą 2 przew. np w przypadku braku przew. N (silniki
Rozdzielczość 0.001Ω
Pomiar impedancji pętli zwarciowej prądem 25A pozwala na osiągnięcie bardzo wysokiej rozdzielczości pomiaru - 0.001 Ohm. Ma to szczególne znaczenie przy pomiarach w pobliżu transformatora
Sprawdzanie wymogów bezpieczeństwa instalacji elektrycznej jest ułatwione dzięki funkcji Zs/Ra Limit. Sprawdza ona automatycznie czy zmierzona wartość impedancji jest wystarczająca niska aby zadziałały zabezpieczenia. Wynik jest podawany na wyświetlaczu w postaci PASS(✓) lub FAIL(×).
SPD test
SPD (Surge Protection Device) test urządzeń przeciwprzepięciowych wyposażonych w warystor.
PAT test
PAT - test bezpieczeństwa sprzętu elektrycznego: rezystancji izolacji oraz rezystancji przewodu ochronnego.
Sprawdzanie połączeń wyrównawczych
Komunikacja
KEW 6516 - pobieranie danych poprzez adaptor USB (Model 8212-USB) a następnie wydruk wyników pomiarów na PC.
KEW6516BT - dane są przesyłane bezprzewodowo przez Bluetooth do tableta lub smartfona. Wyniki pomiarów mogą być wydrukowane w postaci protokołów. Adaptor USB jest dostępny też jako akces. opcjonalne.
KEW Smart*
